Taighde agus Cur i bhFeidhm Seoltacht Teirmeach Íseal Maignéisiam-Aluminum Brící Spinel Feidhmíocht Inslithe Teasa
Achoimre: Chun fadhb a bhaineann le seoltacht ard teirmeach brící spinel maignéisiam-alúmanaim a réiteach, rinneadh staidéar ar na hairíonna sintéirithe agus ar mhicrostruchtúr na n-ocsaídí ocsaídí ocsaídí ocsaídí ocsaídeacha tearc-alúmanaim. Baineadh úsáid as micropowder tionsclaíoch -alumina agus gaineamh maignéisia leictreamaite mar na príomhábhair, baineadh úsáid as sulfonate sóidiam dodecylbenzene (SDBS) mar an gníomhaire séideadh, agus baineadh úsáid as dextrin mar ghníomhaire ceangailteach chun maignáin phóirse -aluminum a ullmhú, chomh maith le mais -fhréamh dhifriúil de Y2O3, YB2O3, LA2O3, LA2O3, LA2O3, SM2o3, Yb2O3, LA2O3, a chur le chéile le mais mais éagsúla, le haghaidh agus sintéirithe ag 1600 céim le caomhnú teasa de 3H, faoi seach, agus socraíodh na samplaí trí shintéiriú na mbulc-dlúis, an phóirseacht dealraitheach, agus na samplaí shintéirithe ag XRD, SEM, EDS agus modhanna eile chun a chomhdhéanamh a chomhdhéanamh agus a microstructure a dhéanamh, chun an t-imbhualadh próiseála neamhghnách a nochtadh. Tá éifeacht chur chun cinn ag ocsaídí neamhchoitianta cré ar shintéiriú spinel maignéisiam-alúmanaim, shroich bulc-dlús an tsampla, neart comhbhrúite an tsampla sa bhreis SM3O2 de 1.5WT% uasmhéid, faoi seach, 2.28g\/cm³ agus 50.5MPA. Ocsaídí cré neamhchoitianta le spinel maignéisiam-alúmanaim chun tuaslagán soladach athsholáthair a dhéanamh, rud a chuireann chun cinn dlús spinel-alúmanam alúmanaim, na folúntais chationic agus na lochtanna laitíse maignéisiam-alúmanam criostail. Tá laghdú suntasach ar sheoltacht theirmeach ná táirgí comhchosúla ag baint le forbairt agus fás criostail spinel alúmanaim maignéisiam, trí na táirgí a dhéantar as an amhábhar seo.
1.preamble
Faoi láthair, tá tomhaltas fuinnimh ábhartha rothlach na Síne an -tromchúiseach, go háirithe an áith rothlach stroighne atá ann cheana roimh agus tar éis na n -ábhar teasfhulangacha gan an craiceann áith a chosaint, tá brící teasfhulangacha faoi réir creimthe ábhartha, ualach teirmeach agus tionchar struis mheicniúil, úsáid coinníollacha an -ghéar. Faoi láthair, is iondúil go n-úsáideann crios trasdula rothlach rothlach na Síne bríce shilice, bríce dearg shilice nó bríce spinel-alúmanaim maignéisia, comhlíonann saol na seirbhíse riachtanais an táirgthe stroighne go bunúsach. Mar sin féin, mar gheall ar brící spinel agus brící shilice maignéisiam-alúmanam, seoltacht teirmeach bríce dearg shilice, bríce spinel alúmanaim maignéisiam-alúmanam níos mó ná nó cothrom le 3. suas le 400 céim. Tugann teocht an bhalla sorcóra níos airde sraith fadhbanna, amhail tomhaltas guail tonna stroighne de chlinker a mhéadú, ag méadú astaíocht ghás truaillithe, agus ag cur "áith dhearg" go dáiríre, ag cur isteach ar oibriú sábháilte áith rothlach stroighne.
Tá seoltacht teirmeach níos ísle ag an solas éadrom teasfhulangacha go príomha trí mhéid áirithe pores a thabhairt isteach san ábhar, gan neart an ábhair teasfhulangacha a laghdú go suntasach; Is féidir le coigilt fuinnimh ag an am céanna laghdú a dhéanamh ar thomhaltas acmhainní i bpróiseas ullmhúcháin agus seirbhíse amhábhair, mar threoir do thaighde agus d'fhorbairt ábhar teasfhulangacha. Dá bhrí sin, tá tábhacht phraiticiúil ag baint le forbairt nua seoltachta teirmeach teirmeach nua-alúmanaim spinel-alúmanaim.
2.test
2.11Tá an Ábhar is Fearr
Maidir leis an tástáil, roghnaíodh alúmana (méid na gcáithníní níos lú ná nó cothrom le {{{{{{}}}}}. Cobhsaitheoir an chúir, agus ocsaíd yttrium (Y2O3), ocsaíd ytterbium (YB2O3), ocsaíd lanthanum (LA2O3) agus ocsaíd samarium (SM2O3) mar na breiseáin.
Tábla 1 Comhdhéanamh Ceimiceach na n -amhábhar
2.2 Foirmiú Tástála agus Ullmhú Samplach
Gaineamh alúmana agus gaineamh maignéisiam leictreamaite measctha le 1: 1 (cóimheas molar), ocsaídí cré neamhchoitianta mar bhreiseáin, agus ansin cuir 35% d'uisce, {0. Ba chóir múnlaí, sa phróiseas chun múnlaí a dhoirteadh a luchtú le hábhair agus le punt, na múnlaí a líonadh le hábhar iomlán tar éis an mhúnla ar an bhfoirmle tástála a thaispeáint i dTábla 2.
Tábla 2 foirmlí turgnamhacha (wt%)
2.3 Láimhseáil eiseamal agus tástáil feidhmíochta
Tar éis an mhúnlaithe, triomaíodh na heiseamail go nádúrtha ar feadh 24 h, agus ansin chuir siad isteach i mbosca triomaithe ag 110 céim ar feadh 12 h. Ar deireadh, cailcíníodh na heiseamail triomaithe ag 1600 céim ar feadh 3 h. Rinneadh anailís ar an gcomhdhéanamh fisiciúil ag baint úsáide as anailíseoir díraonta X-ghathaithe (diffractometer púdar X'pert panalytical) agus tomhaiseadh an dlús mórchóir, an phóirseacht dealraitheach, agus neart comhbhrúite teocht an tseomra, faoi seach. Tomhaiseadh an dlús mórchóir, an phóirseacht dealraitheach, agus neart comhbhrúite teocht an tseomra na n -eiseamal.
3.anailís agus plé ar thorthaí turgnamhacha
Fíor 1 Gaol idir ocsaídí cré éagsúla agus dlús mórchóir agus póirseacht dealraitheach na n -eiseamal
Léirítear i bhFigiúr na héifeachtaí a bhíonn ag ocsaídí neamhchoitianta cré ar an mbulc-dlús agus ar an bpóirseacht dealraitheach de chomhiomlán éadrom maignéisiam-alúmanam spinel. Bhí an dlús mórchóir is airde ag an sampla le SM2O3 a chur leis agus an porosity dealraitheach is ísle de 2.15 g\/cm³ agus 35.27%, faoi seach. Nuair a cuireadh 1 wt% de YB2O3 leis, bhí dlús mór ard agus póirseacht dealraitheach de 2.13 g\/cm³ ag na samplaí agus 47.77%, faoi seach.
Fíor 2 Éifeacht Ocsaídí Éagsúla Éagsúla ar Neart Comhbhrúite Eiseamal ag teocht an tseomra
Taispeántar na héifeachtaí a bhaineann le ocsaídí cré éagsúla ar neart comhbhrúite na n-eiseamal i bhFíor. Ón bhfigiúr, is féidir a fheiceáil go bhfuil cur le ocsaídí cré neamhchoitianta a chabhródh le feabhas a chur ar neart comhbhrúite mg-al spinel ag comhiomlán éadrom, agus is é an neart comhbhrúite an ceann is airde nuair a bhíonn SM2O3 1 WT%, a shroicheann 46.8 MPA. Tá sé seo go príomha mar gheall ar an bhfíric go bhfuil an mhaoin atá ag cur chun cinn sintéir SM2O3 an chuid is fearr, agus tá an toradh ag teacht freisin le torthaí na tástála dlúis mórchóir.
Fíor 3 Patrúin díraonta X-ghathaithe eiseamal le breiseáin éagsúla ocsaíd talún neamhchoitianta éagsúla
Taispeántar i bhFíor 3 na patrúin díraonta X-ghathaithe de na heiseamail le 1%% de chineálacha éagsúla ocsaídí neamhchoitianta cré. I gcodarsnacht leis sin, is léir go bhfuil na buaicphointí díraonta MGO ag 46 céim sna samplaí le Y2O3, SM2O3 agus LA2O3 a lagú nó fiú a bheith imithe, ag léiriú go bhfuil forbairt agus foirmiú MGAL2O4 níos iomláine sna trí shampla seo. Is fiú a thabhairt faoi deara go bhfuil an bhuaic díraonta ag 46 céim fós soiléir sa sampla YB2O3, rud a léiríonn go bhfuil an éifeacht a chuireann YB2O3 i bhfeidhm níos boichte ná an éifeacht a chuireann YB2O3 ar an sintéiriú ná mar atá ag na trí ocsaíd talún neamhchoitianta eile.
Go hachomair ar na torthaí, is féidir a fheiceáil gur féidir le hocsaídí cré neamhchoitianta a chur leis mar ghníomhairí mianraí foirmiú MGAL2O4 a chur chun cinn go héifeachtach, ina bhfuil dlús mór ard agus neart comhbhrúite ag na samplaí le SM2O3. Dá bhrí sin, rinneadh imscrúdú sonrach ar éifeacht SM2O3 a chur leis an mbulc -dlús agus le póirseacht dealraitheach na n -eiseamal, agus léirítear na torthaí i bhFíor 4.
Fíor 4 Éifeacht na mbreiseán éagsúla SM2O3 ar phóirseacht dealraitheach agus ar dhlús mórchóir na n -eiseamal
Taispeántar an gaol idir breisiú SM2O3 agus an phóirseacht dealraitheach agus an dlús mórchóir de na heiseamail i bhFíor. Ón bhfigiúr, is féidir a fheiceáil go bhfuil treochtaí éagsúlachta póirseachta agus dlús mórchóir os coinne. Le méadú ar an ábhar ocsaíd samarium san eiseamal, laghdaíonn an phóirseacht dealraitheach agus méadaíonn an dlús mórchóir leis an méadú ar mhéid an ocsaíd samarium sa raon 0 ~ 1.5 wt%. Nuair a bhí an t -ábhar ocsaíd samarium 1.5 wt%, ba é an póirseacht an ceann is ísle agus ba é an dlús mórchóir an líon ab airde. Mar sin féin, nuair a sháraigh an t -ábhar ocsaíd samarium 1.5 wt%, thosaigh an phóirseacht dealraitheach ag méadú agus thosaigh an dlús mórchóir ag laghdú.

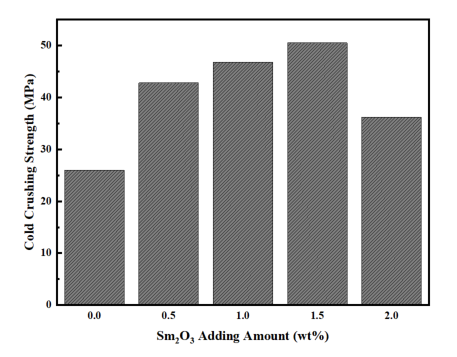

Fíor 5 Éifeacht na n -ábhar éagsúil de SM2O3 ar neart comhbhrúite na n -eiseamal ag teocht an tseomra
Taispeántar an gaol idir inneachar ocsaíd samarium éagsúil agus neart comhbhrúite teocht an tseomra sna heiseamail i bhFíor 5. Mar is léir ón bhfigiúr, nuair a bhíonn an t -ábhar ocsaíd samarium san eiseamal i raon 0 ~ 1.5WT%, is é an gnáth -neart comhbhrúite teochta an t -athrú i gcomhréir leis an athrú samarium. Nuair a bhíonn an t -ábhar ocsaíd samarium 1.5 wt%, is é neart comhbhrúite an eiseamail an t -uasluach, atá 94% níos airde ná an t -eiseamal gan ocsaíd samarium. Mar sin féin, nuair a sháraigh an t -ábhar ocsaíd samarium 1.5 wt%, thosaigh an neart comhbhrúite ag teocht an tseomra ag laghdú. Taispeánann sé gur féidir le cur le hocsaíd samarium feabhas a chur ar neart comhbhrúite comhiomlán éadrom mg-alse.
XRD de na samplaí a bhfuil ábhar difriúla SM2O3 curtha leo, tá beanna díraonta MGAL2O4 láidre ag na samplaí ullmhaithe. Léiríonn comparáid le diffractograms na n -eiseamal gan breiseáin i bhFíor 3 go bhfuil na beanna díraonta MGO den SM2O 3- ina bhfuil eiseamail measartha cothrom, ina bhfuil na beanna díraonta de ocsaíd mhaignéisiam an chuid is mó cothrom nuair a bhíonn an SM2O3 suim 1.5 wt%. Taispeánann sé seo gur féidir le SM2O3 cur le foirmiú spinel alúmanaim maignéisiam. Is fiú a thabhairt faoi deara freisin, ag céim 34.2 agus 23.7 céim (1.5 wt%), rinne SM2O3 freagairt ar na heisíontais san amhábhar chun céim ard leá -leá a ghiniúint céim neamhchoitianta sileacáit CA2SM8 (SIO4) 6O2 in ionad an bhunphointe leáite leáite gloine sileacáit, a chabhraíonn leis na hairíonna sinter agus an t -airíonna ardteochta den ábhar. Aistríodh na beanna spinel maignéisiam-alúmanam agus beanna maignéisítí de na samplaí ullmhaithe go pointe áirithe, a bhí go príomha mar gheall ar an struchtúr 4F leictreon-ciseal agus an ghníomhaíocht cheimiceach de chuid an t-ian tearc-chré SM 3+ (R {32}}. ag sintéiriú.
4. Conclúid
I sintéis comhiomlán éadrom mg-al spinel, is féidir leis an ocsaíd yttrium, ocsaíd ytterbium, ocsaíd lanthanum agus ocsaíd samarium an dlús mórchóir a mhéadú, an póirseacht dealraitheach a laghdú, an neart comhbhrúite a mhéadú, agus cur chun cinn a dhéanamh ar fhoirmiú mg-AL spined mg-AL, a bhfuil an t-ocsaídí samorium níos mó. Nuair a shroicheann SM2O3 1.5 wt%, tá an póirseacht is ísle ag an sampla agus an dlús mórchóir is airde de 2.28 g\/cm³ agus 31.72%, faoi seach.
5.applications
Tríd an teicneolaíocht thuas, cuirtear brící spineála ilchodacha ilchodacha ilchodacha ilchodacha ilchodacha ilchodacha ilchodacha alúmanaim i bhfeidhm i 24-32 méadair, tá an meánteocht 43 céim níos ísle ná an meán-bhrící spinel alúmanaim maignéisiam, agus sroicheann saol na seirbhíse níos mó ná 12 mhí. Ní hamháin go n-aithníonn na custaiméirí sa bhaile ní hamháin go n-aithníonn custaiméirí thar lear na brící spinel-alúmanaim teirmeach teirmeach, ach go bhfuil custaiméirí thar lear ar nós stroighin Mheicsiceo agus Tuirc curtha i bhfeidhm i mórán áitheanna rothlacha, agus gur moladh go mór iad.
Is é an aidhm atá leis na fadhbanna a bhaineann le tomhaltas ardfhuinnimh agus astaíocht ardbhoirbóin sa tionscal stroighne, na brící spineála ilchodacha ilchodacha ilchodacha teirmeacha a bhfuil an ciseal oibre á bharrfheabhsú trí fhoirm struchtúr ilchodach trí-ciseal a laghdaíonn an t-am céanna le heachtracht teirmeach an tsraith sraithe agus feabhsaíonn sé an t-am ar fad agus an t-am ar fad a sheoltar an teas-sheisiúchán a shuaitheadh an teas ag an tsraith an teas a chur i bhfeidhm ar an tsraith an teas-sheisiúchán a dhéanamh ar an tsraith an teas-in-ingeating an teas-sheisiúchán a dhéanamh ar an tsraith an tsraith in aghaidh an tsraitheanna agus an t-am ar fad a fhéachann an t-am ar fad an tsraith ingearaithe agus an t-am ar fad a sheoltar an t-am ar fad an tsraith in aghaidh an tsleachta. agus neart an chiseal inslithe a fheabhsú. Roghnaíodh bord snáithín alúmana zirconia-treisithe le friotaíocht ardteochta den scoth mar ábhar don chiseal inslithe teirmeach trí staidéar a dhéanamh ar ábhair inslithe teirmeacha éagsúla. Le linn an phróisis ullmhúcháin, úsáidtear an próiseas táirgthe nuálaíoch chun múnlú agus lámhaigh comhuaineach a bhaint amach, an próiseas a shimpliú, an costas a laghdú agus an éifeachtúlacht táirgthe a fheabhsú. Brící Spinel-Aluminum Seoltacht Teirmeach Íseal Tá seoltacht teirmeach 2.
Trí chur i bhfeidhm iarbhír aiseolais ó chustaiméirí is féidir le seoltacht ilchodach ilchodach ilchodach ilchodach ilchodach ilchodach alúmanaim alúmanaim teocht an tsorcóra a laghdú go héifeachtach ar chrios trasdula an áith stroighne, coigilt fuinnimh agus sochair laghdaithe carbóin. Maidir le coigilt fuinnimh agus astaíochtaí an áith rothlach, soláthraíonn sé treo nua.
Zinfon Retractory Technology Co., Ltd
Is soláthróir ábhair teasfhulangacha muid a chomhtháthaíonn T&F, táirgeadh, tógáil, trádstóráil agus tráchtáil.
Táimid ag tairiscint teasfhulangacha éagsúla maignéisia agus alúmana, lena n -áirítear táirgí múnlaithe agus neamhshaothraithe, amhábhair agus táirgí ceimiceacha gaolmhara.
Táimid deimhnithe go ISO9001, ISO14001, ISO45001 agus deimhnithe náisiúnta agus áitiúla eile mar seo a leanas:
